電子銅ケーブルの結合装置のための空気4000W超音波金属の溶接工

4000W銅線の溶接のための超音波金属の溶接工

働き主義:

超音波は高周波振動を作り出すことができ私達は非鉄金属を容易に溶接するのにこの種類の振動を使用する。高周波振動波が、ある特定の圧力と溶接されるべき2つの金属部分の表面に2つの部分の表面送信される場合分子層の接合箇所に導く互いの摩擦を持っている。利点は速く、省エネ、高い共同強さ、ほぼ冷たい状態の処理である輝きではない、およびよい伝導性。それは溶接金属ワイヤーに設計されている。
この機械はワイヤー馬具、ワイヤー測定器およびマイクロプロセッサのような発電機から、トランスデューサー、空気の本体および工具細工およびある制御部品成っている。発電機は20KHz （か15Khz）、1000V電圧にトランスデューサーで動作するために外の電圧（220V、50 /60hz）を変えることができたりおよび発電機によって制御され、の後に出力調整である。トランスデューサーは力学的エネルギーに電気エネルギーを変えることができる高有効な電装品である。
共通の電気モーターによって比較されて、トランスデューサーに2つの利点がある:第一に、トランスデューサーは線形振動回転ではなくに電気エネルギーを変えることができる;第二に、それに非常に高い仕事の効率がある、すなわち、電気エネルギーの95%を変えることができる。溶接の角に取り組むトランスデューサーを通って変換の後、力学的エネルギーの開始。超音波溶接の角は音響の主義に従ってある特定の形になされる合金材料からなされる。


超音波溶接の出版物:

*Alcoaの胴体高輝度の航空アルミ合金材料7075のシリーズの、高輝度、適用範囲が広い宇宙機関の塗布の装置;
*Fourはタイプ ガイド・レールの滑走ブロック、高い繰り返しの精密、操業に滑らかに積み過ぎることの置く
*Germany Festoドライブ シリンダー、日本SMC空気の速い部品、仕事および安定した応答および溶接の最高圧力は5000 Nに達することができる
*SwitzerlandのBaumerの高精度の線形エンコーダー システムは、位置の正確さ0.01mmに達することができる
*Highの精密圧力センサー システムは、働く正確さ1Nに達することができる
溶接プロセスの*real-timeのフィードバックの監視の間隔そして圧力データ
*Triplet共鳴システムは胴体で360度を回すことができる
*Precisionの機械打撃の限界の使用すること安全な無接触光電誘導2手の開始システム

接触システム:

* 10.1インチ色の接触相互インターフェイス
*マルチコア システム破片、システム応答はより速い
*強力のsuper-intelligent制御システムを採用される坐らせる
* 3種類の制動機の超音波モードおよび6種類の顧客の必要性を満たす溶接モード
* 6種類の品質管理の機構および2溶接データ カーブの出力
* 99組のプロダクト溶接の計画および溶接はアウトプット データの数万組のセットを貯えることができる
*理性的な溶接の質のプロセス管理およびトレーサビリティ機能を提供するために顧客MESシステムと接続することができる溶接のアウトプット データのネットワーク伝達の機能を持っている、

超音波システム:

*頻度:20KHz力:4000W
*ドイツは超音波発電機を追跡するデジタル自動頻度を輸入した
*自動広さの補償機能、安定した出力、より信頼できる溶接の質と…
*実時間LEDスクリーンの溶接の頻度および力の表示
*異常な警報を提供しなさい:、流れ余りに異常な、頻度積み過ぎ力大きい、余りに高温、等。
*ドイツのPにPの広さの価値からの輸入された超音波トランスデューサー20ミクロンまで
*トランスデューサーおよびチタニウムの合金材料から成っている広さの変調器は分解し易いおよび傷つくこと容易。広さの変調器のさまざまな利益は任意である
*長い品質保証サービスを提供できる

制御システム:

*ドイツBeckhoff Fieldbus制御モジュール、正確、安定した
*統合された日本SMC空気の比例した弁の制御モジュール、溶接圧力の理性的なデジタル制御は、圧力精密制御の安定性を保障する
*同じ溶接の多重セクション溶接圧力技術を実現しなさい
*サポート複数のブランドのバー コードの認識のスキャン銃機能
*サポート州ネットワークRS485 RS232のデータ伝送
*サポートUSBのデータ・アクセス機能
*サポート個人的なPCのダイレクト接続の制御モジュール
* 2出力ポートの拡張の2と…
*装置の内部記憶空間は16Gである

溶接の据え付け品:

*顧客プロダクト出現および溶接の条件に従って溶接の据え付け品の各セットを独自に設計しなさい
*超音波溶接のヘッド材料はヨーロッパおよびアメリカから輸入される粉の鋼鉄から成っている。熱処理の後で、硬度は62~63度に達することができる。溶接頭部がより長い耐用年数を過すことができるようにそれに高い摩耗抵抗の硬度および高い靭性がある
最もよい生産の計画を保障するために*各々の溶接頭部はシミューレーション・ソフトウェアによって分析される
*溶接ヘッド中心周波数:19950±100Hz
*溶接頭部の電源切れは200Wよりより少しである
*溶接の金敷の基盤は十分に耐用年数を保証する日本から輸入される型の鋼鉄から成っている

技術仕様:

特徴:

*強い構造の溶接ボディ
*輸入された超音波溶接の中心の部品
*高度ハードウェアおよびソフトウェア制御システム
* 10年間以上の超音波金属の溶接の経験の技術的なチーム
*ドイツはテクニカル サポートを本部に置く
*専門の据え付け品の設計および生産
*国内売り上げ後のサービスのチームの7*24時間
*超高度の広範囲のコスト パフォーマンス

適用:

の家庭電化製品、産業部品、電気ワイヤーで縛る部品、ライター、おもちゃ、小道具、医学、個人的な電気器具自動車、電子工学、およびもっと。

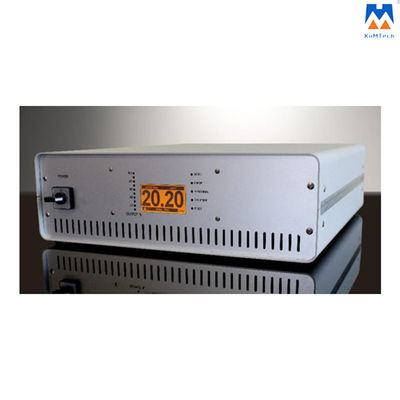

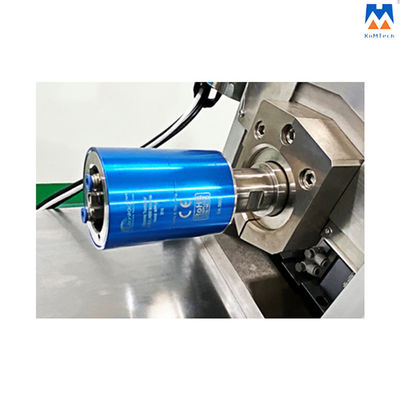

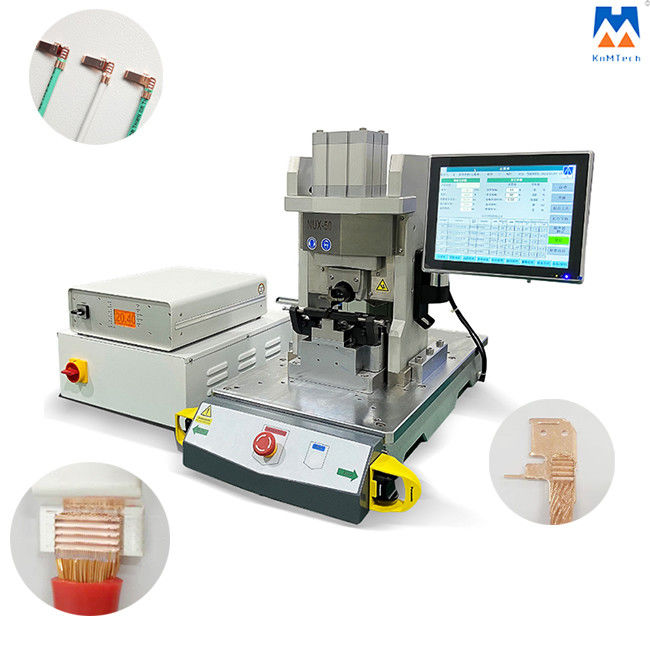

詳しい写真:
