30Wトランスデューサーのコンバーターの陶磁器リングのための超音波要素のインピーダンス検光子

超音波要素の検光子は圧電気の超音波装置および装置の統合されたソリューションの検出のために使用される。圧電気装置のために、他の共鳴がある特定の共振周波数からずっと頻度になければ、圧電気装置は共振周波数の近くのひとまとめにされたシステムとして近づけることができ記号および同等の回路は低左図で示されている:

特徴:

1. サイズは24cm*14cm*だけ（最初の5cmの後の10cm）であり、重量は1.95kgだけである。

世界の携帯用超音波インピーダンス検光子。

2. 特大タッチ画面は、より直観的である物理的なボタン必要すべての変数およびグラフィックを同時に表示するためにではない。

3. 超高速テスト速度は、1000ポイントのテスト5秒だけかかる。

4. それはまたコンピュータに接続することができソフトウェアはPV70A/80Aと完全に対応する。

5. 最高テスト頻度は5MHzまである。

6。 器械の唯一の物理的なボタンはまた計器板の背部にある「開始」機能である

グラフィックの紹介:

システム省略時解釈の表示は「アドミタンス円グラフ」の+ 「対数グラフ」である;

アドミタンスの円グラフ: 極座標で表示される頻度の機能としてアドミタンスの弾道。

対数グラフ: 赤線はインピーダンス広さの対数のカーブであり、ブルー ラインはインピーダンス段階のカーブである。

変数紹介:

1.共振周波数Fs: 圧電気のバイブレーターのインピーダンスが最低である圧電気のバイブレーターの同等の回路のシリーズ枝の共振周波数。

2.最高の導電率Gmax: 共鳴の圧電気のバイブレーターのアドミタンスの価値の実質部品はFsにアドミタンスの実質部品である。

3.電力半値ポイントF1およびF2: アドミタンスの実質部品はGmax/2で頻度と等しく、FsおよびF1より大きかったらFsよりより少し2つのそのような頻度、F2がある

4。 反対共鳴頻度Fp: 圧電気のバイブレーターに最も大きいインピーダンスがある圧電気のバイブレーターの平行枝の共振周波数

5.自由なキャパシタンスCT: 1kHz頻度の圧電気装置のキャパシタンス。この価値はデジタル電気橋の測定値に一貫している。

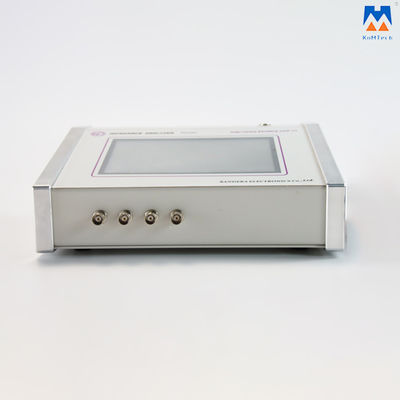

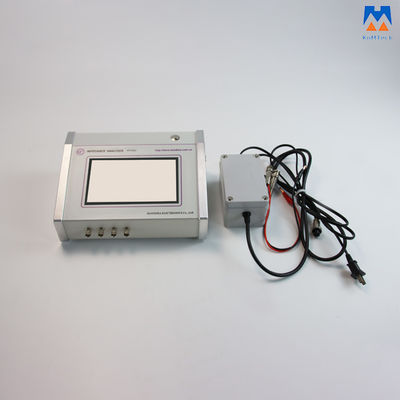

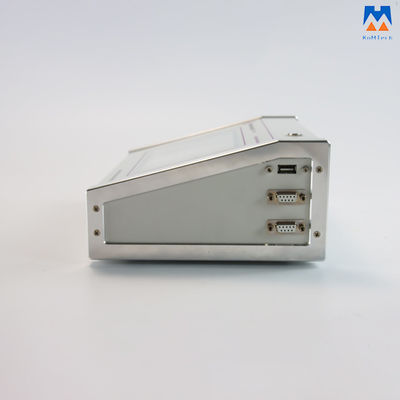

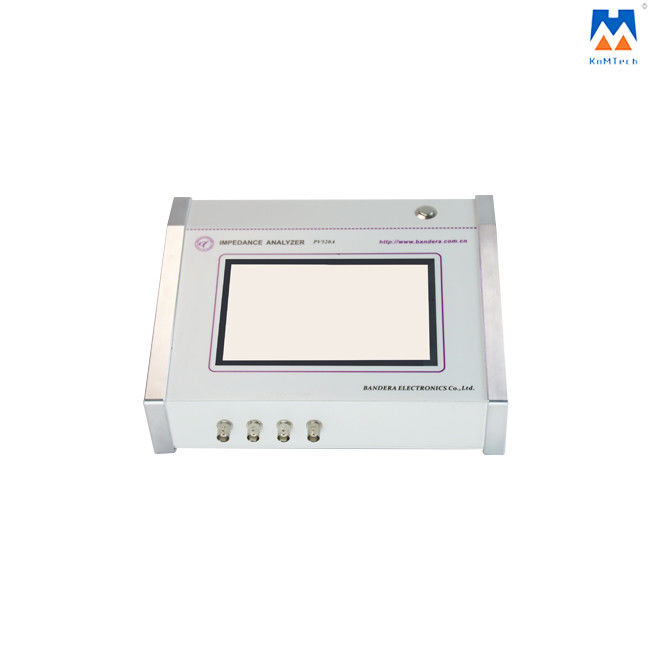

詳しい写真:
